Kuidas keraamiline konveieri tühikäiguratas vähendab lindi kulumist ja pikendab konveieri tööaega raskeveokite puhul?

Miks traditsioonilised konveieri tühikäigurattad abrasiivkoormuse all üles ütlevad?

Konveieri tühirattad on kõige arvukamad pöörlevad komponendid mis tahes puistematerjalide käitlemise süsteemis. Üks maismaakonveier võib kogu pikkuses kanda tuhandeid rulle, millest igaüks toetab linti ja selle lasti pideva pöörlemise kaudu. Kui need rullid halvenevad, ulatuvad tagajärjed kaugemale tühikäigust endast. Rihma ebaühtlus, suurenenud hõõrdumine, materjali lekkimine, konstruktsiooni väsimus ja planeerimata seisakud järgnevad järjestikku ning iga lagunemise etapp kiirendab järgmist.

Abrasiivsete rakenduste tühikäigu enneaegse rikke algpõhjus on mehaanilise kulumise ja keskkonnamõju kombinatsioon. Terasest tühikäigukastid, isegi need, millel on kaitsekate, kaotavad järk-järgult materjali, kuna kõvad osakesed, nagu kivisüsi, maak, klinker ja räbu, lähevad üle nende pinna. Kuna kest kulub ebaühtlaselt, võib sellel tekkida terav serv, mis toimib terana vastu rihma põhjakatet. Kui lindi kahjustused algavad, suurenevad heastamiskulud kiiresti ja konveieri kättesaadavus kannatab.

Kolm tühikäigu halvenemise viisi karmides keskkondades

• Abrasiivse kesta kulumine:Lindi ja tühiku pinna vahele sattunud kõvad mineraalosakesed toimivad lihvimisainena, õhendades järk-järgult rulli seina ja tekitades pinna ebatasasusi, mis kannavad pinget lindile.
• Söövitav rünnak:Happeline või aluseline niiskus, mis on levinud söe käitlemisel, väetiste tootmisel ja rannikualade sadamatöödel, korrodeerib teraspindu, kiirendades materjali kadu ja nõrgestades konstruktsiooni terviklikkust.
• Laagrite saastumine:Tolmu sattumine ebapiisavate tihendite kaudu põhjustab määrdeaine lagunemise, laagrite kinnikiilumise ja tühikäigu täieliku rikke. Kinnijäänud tühikäiguratas enam ei pöörle, muutudes paigalseisvaks kulumispunktiks, mis kahjustab kiiresti rihma.

Iga rikkerežiim ühendab teisi. Korrodeerunud pind on abrasiivsete kadude suhtes vastuvõtlikum. Kulunud pind tekitab rohkem tolmu, mis imbub laagritesse. Kinnijäänud laager muudab tühikäigu tugielemendist hävitavaks takistuseks. Selle tsükli katkestamiseks on vaja materiaalset lahendust, mis käsitleb kõiki kolme vektorit samaaegselt, mitte ei käsitle neid eraldi hooldusprobleemidena.

Vöökahjustuste varjatud kulud

Insenerid hindavad tühikuid sageli kulumaterjalide kululiiniks, kuid tegelik majanduslik kaal on rihmaga seotud. Konveierilint on üks suuremaid üksikelemente puistekäitlussüsteemis ja selle asendamine nõuab pikemat seisakuaega, raskeid tõsteseadmeid ja kvalifitseeritud splaissitööjõudu. Kui kulunud tühikukesel tekib terav serv, eemaldab see rihmakatte materjali kiirenevas tempos. Sellest tulenevad rihmakahjustused on harva nähtavad, kuni kate on piisavalt kahjustatud, et karkass paljastada.

Suure tonnaažiga lendudel võib rihm, mis muidu teeniks kümme aastat, poole selle ajaga rikki, kui tühikäigu põhjustatud kulumist ei kontrollita. Seetõttu tuleks tühikäigu valimist käsitleda rihmakaitse otsusena, mitte lihtsalt rulli hankimise otsusena. Iga tühikäigu pinna seisund kandekäigul mõjutab otseselt rihma vastupidavust.

Koormuse jaotus ja rullide geomeetria

Tühikäigu rike ei ole puhtalt materjalide küsimus. Küna geomeetria, vahekaugus ja joondus määravad, kuidas koormus jaotub lindile ja kui suurt kontaktrõhku iga rull kogeb. Kui tühikäigud on paigutatud liiga laiali või kui rull asub naabritest madalamal, libiseb rihm pilu sisse, suurendades lokaalset pinget ja kiirendades nii rihma kui ka mõjutatud rulli kulumist.

• Õige kaldenurk:Süvendi nurga sobitamine materjali puhkenurgaga hoiab ära lasti nihkumise ja vähendab välimiste rullide servakoormust.
• Ühtlane rulli kõrgus:Isegi mõne millimeetri madalam rull muutub kulumise fookuspunktiks, mis neelab lindilt ebaproportsionaalse koormuse.
• Õige vahekaugus:Kande tühikäigu vaheline kaugus peab arvestama rihma kaalu, materjali kaalu ja vajumise piiri, mis hoiab rihma vastuvõetavate pingelävede piires.
• Joondamise distsipliin:Konveieri raam, mis ei ole ruudukujuline, sunnib linti jooksma vastu tühikäigu äärikuid, tekitades mõlemal küljel hõõrdumist ja enneaegset riket.

Mis muudab keraamilised konveieri tühikäigurattad kulumis- ja korrosioonikindlaks?

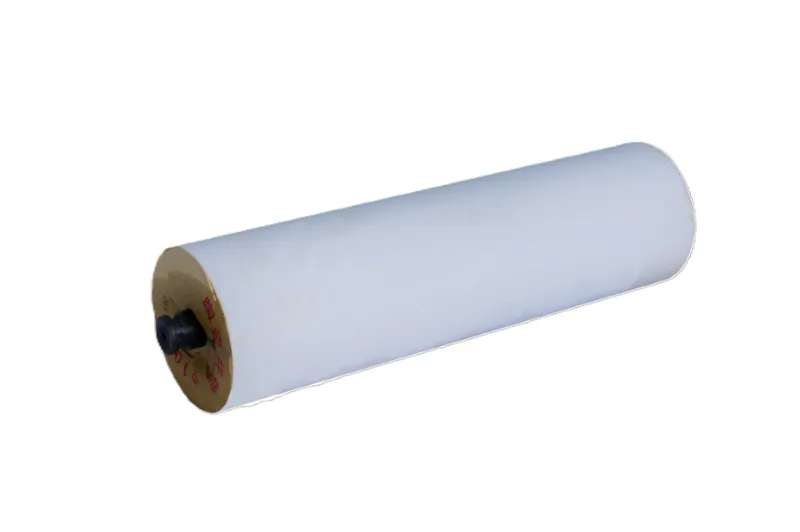

Keraamilised tühikäigukestad on valmistatud alumiiniumoksiidist, materjalist, mille kõvadus läheneb Mohsi skaalal teemandi kõvadusele. Keraamika moodustatakse kõrgel temperatuuril paagutamise teel, mille tulemusel saadakse tihe, mittepooriline pind, mis on vastupidav nii mehaanilisele hõõrdumisele kui ka keemilisele rünnakule. Erinevalt terasest, mille kaitseks kasutatakse pinnakatteid, on keraamilise rulli kulumiskindlus omane selle puistematerjalile, nii et seda ei saa pehmema aluspinnani läbi kriimustada.

Materjali omadused, mis määravad jõudluse

Ülaltoodud tabel toob esile kriitilise erinevuse. Keraamika ei ületa terast ainult ühes mõõtmes. See tagab kõvaduse, keemilise inertsuse ja pinna sileduse kombinatsiooni, millele ükski metalli- või polümeeri alternatiiv ei sobi korraga. Keraamiline pind moodustab ka stabiilse oksiidkile, mis pärsib materjali nakkumist, nii et kleepuv või niiske last ei kogune rulli pinnale ega viska rihma joondusest välja.

Pinnaehitus ja materjalide vabastamine

Adhesioon on tühikäigu rikke alahinnatud põhjus. Savi, märja kivisöe või mineraalkontsentraate käitlevates rakendustes võib materjal kleepuda terasrullipindade külge, moodustades tükilise kihi, mis muudab tühiratta efektiivset läbimõõtu. Sisseehitatud tükiga rull pöörleb ebaühtlaselt, kutsub esile rihma vibratsiooni ja võib sundida rihma ühele poole jooksma. Operaatorid reageerivad sageli pinge suurendamise või treeningu tühikäigu reguleerimisega, mis pigem varjab sümptomit kui lahendab seda.

Poleeritud keraamilise kesta madal pinnaenergia vähendab seda haardumist dramaatiliselt. Materjal, mis muidu kleepuks teraspinnale, kaob gravitatsiooni ja rihma loomuliku painde mõjul. Aja jooksul tähendab see vähem käsitsi puhastatavaid sekkumisi, järjekindlamat rihma jälgimist ja väiksemat ajami energiatarbimist, kuna rihma ei tõsteta üle kogunenud prahi.

Keraamiliste rullide laagrite ja tihendite disain

Keraamiline kest on nii hea kui selle sees olev laagrikoost. Kvaliteetsed keraamilised rullid kasutavad täppistöödeldud laagrikorpusi, labürinttihendeid ja mõne konstruktsiooni puhul mitut tihendusetappi, et välistada tolm ja säilitada rasv. Laagri õõnsus täidetakse tavaliselt kõrgekvaliteedilise liitiumi või sünteetilise määrdeainega, mis on valitud töötemperatuuri vahemiku jaoks.

• Labürindi tihendamine:Kontaktivabad tihenditeed loovad käänulise tee, mis blokeerib tolmuosakesed, võimaldades samal ajal võllil vabalt pöörata.
• Huuletihendi tagavara:Sekundaarne kontakttihend tagab lõpliku tõkke äärmiselt tolmustes tingimustes.
• Rasva kinnipidamine:Korralikult pakitud laagrid säilitavad määrdekihi, mis takistab metalli kokkupuudet metalliga ja kuumuse kogunemist.
• Võlli materjal:Korrosioonikindel võlli teras hoiab ära võlli roostetamise ja kinnijäämise laagriava sees.

Kuidas võrrelda keraamilisi tühikuid terasest ja komposiitmaterjalidest alternatiividega?

Tühikäigu materjali valimine nõuab mitme jõudluskriteeriumi tasakaalustamist rakenduse spetsiifiliste nõudmistega. Allolev võrdlus põhineb välivaatlustel raskeveokite kaevandamisel, tsemendil ja sadamakäitlemisel, kus tühikäigu töökindlus mõjutab otseselt süsteemi saadavust ja hoolduskoormust.

Kasutusea ja rihmakaitse võrdlus

Andmed räägivad tööstusharude lõikes ühtse loo. Tsemendi tootmisliinides on keraamiliste rullide kasutusiga kuni 80 000 tundi, mis on ligikaudu neli kuni viis korda pikem kui tavalistel terasest tühikutel. Rannikusadamate rakendustes tähendab keraamika korrosioonikindlus, et rullid ei vaja kaitsekatteid, mis lõpuks ebaõnnestuvad. Kivisöekäitlemisel hoiab vähenenud haardumine rihmadel korrektset liikumist ilma operaatori pideva sekkumiseta.

Müra, vibratsioon ja energiatarbimine

Müra ja vibratsioon jäetakse tühikäigu spetsifikatsioonides sageli tähelepanuta, kuid need on süsteemi tervise usaldusväärsed näitajad. Ebakorrapärase pinnaga kulunud terasest tühikäiguratas tekitab vibratsiooni, mis levib mööda linti ja konveieri konstruktsiooni. See vibratsioon lõdvendab kinnitusdetailid, väsitab keevisõmblusi ja suurendab naaberrullikute laagrite rikke määra. Samuti loob see ebamugava ja potentsiaalselt ohtliku töökeskkonna.

Keraamilised rullid jooksevad sujuvamalt, kuna nende pinnad jäävad mõõtmetelt stabiilseks kogu kasutusaja jooksul. Mõõdetud müra vähenemine ligikaudu 15 detsibelli võrra võrreldes terasvaltsidega on märkimisväärne suletud ülekandejaamades ja tunnelites, kus helitase võib ületada ohutu kokkupuute piirnorme. Madalam vibratsioon tähendab ka madalamat veeretakistust, mis tähendab, et pika konveieri pikkuses väheneb ajami võimsus.

Kus iga materjal võidab

• Keraamika:Tugeva kulumisvõimega kandejooksud, söövitavad keskkonnad, kõrge temperatuuriga tsoonid ja materjali nakkuvusprobleemidega rakendused.
• Teras:Peamised mõjutsoonid, vähese kulumiskindlusega teenus ja olukorrad, kus domineerivaks kriteeriumiks on madalaim algkulu.
• Polümeer:Kerge tööjõuga transportimine, mõõdukas hõõrdumine ja rakendused, kus väike kaal ja vaikne töö on olulisemad kui soojustakistus.
• Kummist ketas:Laadimiskohad ja ülekanderennid, kus põrutussummutus on esmane nõue.

Millal peaksite oma süsteemi jaoks määrama keraamilise konveieri tühikäigu?

Keraamilised tühikäigurullid ei ole iga konveieri iga rulli universaalne asendus. Need pakuvad suurimat väärtust, kui töökeskkond kehtestab tingimused, mis tavapäraseid komponente kiiresti halvendavad. Järgmised kriteeriumid aitavad kindlaks teha, kas keraamika on konveieriliini antud asendi jaoks sobiv spetsifikatsioon.

Kõrge prioriteediga rakendused keraamilistele tühikäiguratastele

1. Suure kulumiskindlusega materjalid:Kivisüsi, rauamaak, vasekontsentraat, klinker, räbu ja ehituslammutusjäätmed sisaldavad teravaid kõvasid osakesi, mis lihvivad teraspindu.
2. Söövitavad keskkonnad:Väetisetehased, kloorleelisetehased, rannikusadamad ja kõik toimingud, kus niiskus kannab konveieri konstruktsioonile happelisi või leeliselisi ühendeid.
3. Kõrge temperatuuriga teenus:Koksimistehased, paagutamistehased ja tsemendiahjude etteandeliinid, kus transporditav materjal säilitab jääksoojuse, mis lagundab polümeeri või kaetud rulle.
4. Materjali kogunemisprobleemid:Kleepuv või niiske lasti, mis kleepub terasrullikute külge, põhjustades rihma ebaühtlust ja suurendades ajami jõuvajadust.
5. Kaug- või raskesti ligipääsetavad paigaldused:Maapealsed konveierid, mis läbivad maastikku, kus juurdepääs hooldusele on piiratud ja komponentide vahetamine on töötundide jooksul kulukas.

Kus keraamika ei pruugi olla esimene valik

• Peamised mõjutsoonid:Otse renni väljalaske all olev ala vajab lööke neelavaid rullikuid. Keraamilised tühikäigud tuleb paigaldada allavoolu pärast seda, kui materjalivoog on lindile settinud.
• Kerged puhtad rakendused:Kuivade, mitteabrasiivsete materjalide transportimiseks kontrollitud keskkondades võivad standardsed terasest või polümeerist tühimikud pakkuda piisavat jõudlust madalamate algkuludega.
• Tõsiste rihmajälgimise probleemidega süsteemid:Kuigi keraamilised tühirattad vähendavad haardumisega seotud kõrvalekaldeid, ei paranda need konstruktsiooni joondamise probleeme. Prioriteediks on raami ruuduga tegelemine ja tühiratta paigutuse treenimine.
• Äärmuslik löökkoormus:Toiminguteks, kus kanderattale kukuvad rutiinselt suured tükid, on vaja pigem löögikindlusega rullikuid kui kõvasid keraamilisi kestasid.

Toimingute puhul, mis kuuluvad kõrge prioriteediga kategooriatesse, täpsustage aKeraamiline konveieri tühikäikkujutab endast sihipärast inseneriotsust, mitte valimatult rakendatavat lisatasu uuendamist. Õige lähenemine on kaardistada konveieri kulumisprofiil ja paigaldada keraamilised rullid kohtadesse, kus hõõrdumine, korrosioon või nakkumine on kõige tugevam.

Spetsifikatsiooni piiri arvutamine

Praktiline meetod keraamika kasutamise kohta otsustamiseks on konveieri jagamine kokkupuute alusel tsoonideks. Laadimistsooni töödeldakse eraldi ja täpsustatakse löökrullidega. Esimesed viiskümmend meetrit laadimisest allavoolu kogevad tavaliselt kõige suuremat hõõrdumist, kuna materjal settib endiselt ja peened levivad endiselt õhus. Keskjooksul kulub püsiolekus. Tühjendus- ja tagasijooksul on oma erinevad kulumismustrid.

Keraamilised rullid pakuvad tugevaimat tulu tsoonides, kus abrasiivne kulumine on pidev ja kus rihmakahjustuste parandamine oleks kõige kulukam. Paljude paigalduste puhul toimib kõige paremini hübriidne lähenemine: löökrullid laadimispunktis, keraamilised rullid kulumiskindlate kandeosade kaudu ja standardrullid tagasijooksul, kus koormus on väike ja hõõrdumine minimaalne. See tsoneerimisstrateegia saavutab jõudluse kasu ilma kogu konveieri ülemääratlemiseta.

Kuidas hooldada keraamilisi tühikuid maksimaalse kasutusea tagamiseks?

Keraamilised tühikäigud nõuavad harvemini sekkumist kui terasrullid, kuid need ei ole hooldusvabad. Struktureeritud ülevaatusprogramm tagab, et keraamikatehnoloogia eelised realiseeruvad täielikult komponendi kasutusea jooksul ja tabab harvaesinevad vead enne, kui see rihma kahjustab.

Rutiinse ülevaatuse kontrollnimekiri

• Visuaalne pöörlemise kontroll:Veenduge, et iga tühik pöörleb vabalt käsitsi või kaasaskantava pöörlemistööriistaga. Pöörlemise lõpetanud keraamiline rull kulub ühelt poolt tasaseks ja kaotab oma jõudluse eelise.
• Pinna seisukorra hindamine:Kontrollige keraamilist kesta laastude, pragude või glasuurikadude suhtes. Väiksed pinna ebakorrapärasused võivad olla vastuvõetavad, kuid sügavad praod, mis paljastavad võlli, vajavad väljavahetamist.
• Plommi terviklikkuse kontrollimine:Keraamilised tühikäigurattad kasutavad laagrite kaitsmiseks labürindi või huulte tihendeid. Kontrollige, kas otsakatete ümber ei leki määrdeainet ega tolmu, mis viitab tihendi lagunemisele.
• Vöö jälgimise vaatlus:Jälgige rihma asendit keraamiliste pingutusrulli sektsioonide kaudu. Jälgimise nihe võib viidata kinnikiilutud rullikule või materjali laadimismustri muutumisele.
• Kinnitusvahendi pöördemomendi kontroll:Veenduge, et kronsteini poldid ja raami ühendused oleksid pingul. Vibratsioon võib aja jooksul kinnitusi lõdvendada isegi siis, kui rullikud on terved.

Puhastus- ja käsitsemisjuhised

Sile keraamiline pind jätab loomulikult enamiku materjalist maha, kuid kleepuvate rakenduste korral võib olla vajalik perioodiline puhastamine. Kogunenud materjali eemaldamiseks piisab eelistatavalt pehmendatud veest. Ärge kasutage puhastusvahendeid ega abrasiivseid puhastusvahendeid, sest need võivad jätta jääke, mis soodustavad kleepumist ja võivad rünnata tihendimaterjale.

Keraamiliste tühikute käsitsemisel paigaldamise või vahetamise ajal vältige keraamilise pinna löömist vastu kõvasid esemeid. Materjal on kõva, kuid mitte löögikindel. Kukkunud tühikäiguratas võib praguneda isegi siis, kui kahjustust pole kohe näha, ja mõranenud kest võib ootamatult üles kukkuda, kui see on koormuse all. Hoidke varurulle polsterdatud riiulitel ja transportige neid võimalusel originaalpakendis.

Laagrite määrimise tavad

Enamik keraamilisi tühikuid on tarnitud suletud eluea laagritega, mis tähendab, et välimäärimist pole vaja. Kuid kõrgel temperatuuril või suurel kiirusel töötavatel rakendustel on mõnel konstruktsioonil määrdeliitmikud, mis võimaldavad perioodilist uuesti määrimist. Kui uuesti määrimine on ette nähtud, kasutage ainult tootja soovitatud määrdeklassi. Kokkusobimatute määrete segamine võib põhjustada määrdeaine lagunemist, mis võib põhjustada laagrite kinnikiilumist.

Millised paigaldus- ja kasutuselevõtutavad kaitsevad keraamilisi rulle?

Isegi parim rull ei tööta, kui see on valesti paigaldatud. Keraamilised tühikäigurattad on täppiskomponendid ning nende paigaldamise, joondamise ja kasutuselevõtu viis määrab, kas nende kasutusiga on täispikk või rikutakse enneaegselt välditavatel põhjustel.

Joondamise ja tühikute põhialused

• Raami ruudukujulisus:Enne rullide paigaldamist veenduge, et konveieriraam on kandiline ja tasane. Ruudust väljas olev raam sunnib rihma jooksma vastu tühikäigu äärikuid, tekitades mõlemal küljel hõõrdumist.
• Rulli kõrguse konsistents:Kasutage nöörijoont või lasertasandit, et veenduda, et sektsiooni kõik rullid on samal kõrgusel. Madal rull muutub kulumise fookuspunktiks.
• Sulgude õige suund:Paigaldage kronsteinid nii, et rull istuks otse künasse, ilma et see väänduks. Väändunud rull põhjustab rihma ebaühtlast kontakti ja kiirendab kulumist.
• Õige vahekaugus:Järgige rihma laiuse ja materjali koormuse tehniliste vahekauguste ajakava. Komponentide arvu vähendamiseks ärge suurendage vahekaugust.

Kasutuselevõtu kontroll pärast paigaldamist

1. Käsitsi pöörlemise test:Enne konveieri käivitamist pöörake käsitsi iga äsja paigaldatud rullikut. Iga rull, mis ei pöörle vabalt, tuleb uurida ja parandada.
2. Rihma jälgimise jooks:Laske konveier tühjaks ja jälgige lindi liikumist läbi uute rullikute. Enne materjali laadimist reguleerige treeninguid.
3. Laaditud prooviversioon:Tutvustage materjali järk-järgult ja jälgige rihma asendit, mootori voolu ja igasugust ebatavalist müra, mis tekib rullikute uutest asenditest.
4. Termiline kontroll:Pärast mitmetunnist töötamist kontrollige laagrikorpuste ülekuumenemist. Soojad laagrid viitavad määrimis- või joondusprobleemile.
5. Dokumentatsioon:Salvestage paigalduskuupäev, asukoht ja rulli tüüp, et ülevaatusintervalle ja asendusplaneerimist saaks süstemaatiliselt hallata.

Õigesti kasutusele võetud konveier, mille keraamilised rullid on õiges asendis, töötab vaiksemalt, jälgib paremini ja nõuab vähem sekkumisi kui tervenisti terasrullidega varustatud konveier. Paigaldusfaas on see, kus see töökindlus kas kindlustatakse või raisatakse. Aja investeerimine joondamisse ja taatlusse kasutuselevõtu ajal tasub end tagasi tänu aastatepikkusele stabiilsele tööle.

Korduma kippuvad küsimused
